背筋放置机

设备技术性能

组件定位精度:±1mm(定位归正无震动)背筋储存数量:200pcs(可兼容双背筋组件)

功能描述

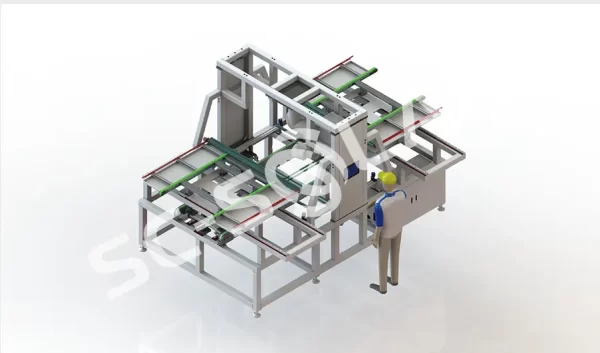

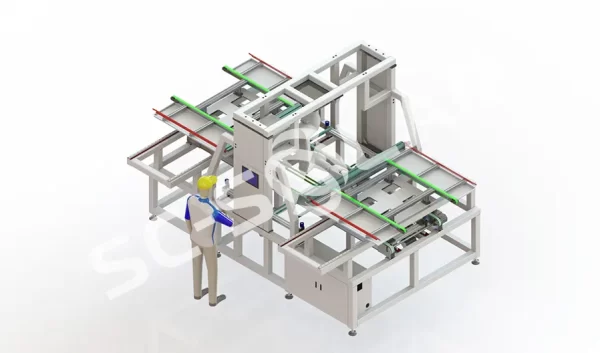

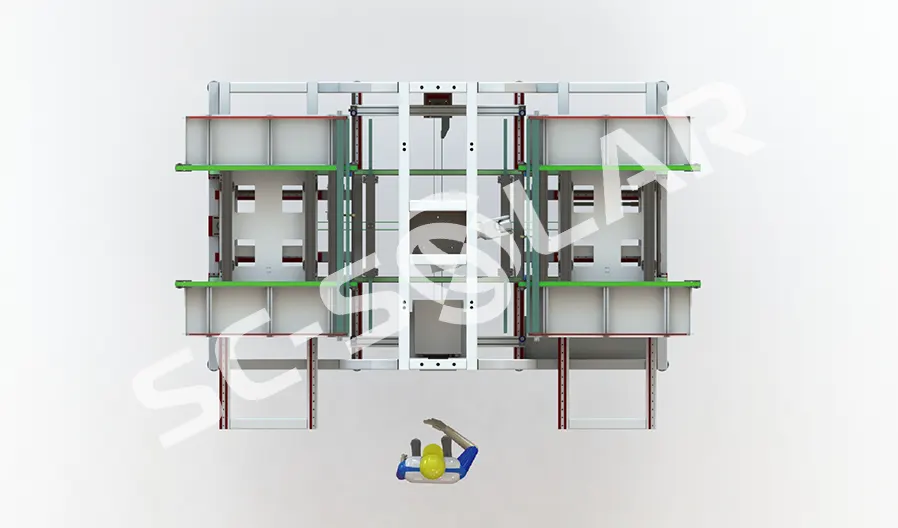

整体结构由组件归正输送单元、背筋储存供料单元、机械手放置系统等组成。
组件可同进同出,加快工作节拍。
双供料系统,增加背筋储存数量。
采用触摸屏界面,可进行切换组件规格、手动操作、报警信息等参数设置。



技术参数

项目 Item 数值 Value
适用版型 Compatible module size 长length: 1650-2550(mm);宽 width: 980-1650(mm)
节拍 Cycle time ≤18s
工作气压 Air pressure 0.5-0.7(MPa)
耗气量 Air consumption 400L/min
功率 Power 5kW
外形尺寸 Dimension(LxWxH) 3400*2570*2300(mm)
重量 Weight 1800kg
